CFA (від англ. Continuous Flight Auger — безперервний шнек) — метод влаштування паль порожнистим шнеком. Шнек вкручують у ґрунт на проєктну глибину, а під час підйому через його порожнистий стовбур під тиском подають бетон. Потім у свіжий бетон занурюють арматурний каркас. Буріння й бетонування — один безперервний цикл, без обсадних труб і бурових розчинів.
В українських будівельних нормах палі CFA віднесено до буроін’єкційних паль великого діаметра (ДБН В.2.1-10-2009 «Основи та фундаменти споруд», зміна № 1).
Як влаштовуємо палю
Буріння
Порожнистий шнек вкручується в ґрунт на проєктну глибину. Ґрунт піднімається витками шнека на поверхню.
Бетонування
Шнек повільно піднімають, а через його порожнистий стовбур під тиском подають бетон — він заповнює свердловину знизу вгору.
Армування
У свіжий бетон занурюють арматурний каркас на проєктну глибину.
Готова паля
Після набору міцності бетону на палі спирається ростверк або фундамент будівлі.
Коли обирають палі CFA
- Будівництво поруч з існуючими будинками — без ударів і вібрації, з невисоким рівнем шуму
- Слабкі й водонасичені ґрунти — свердловину під час бетонування тримає сам шнек, обсадні труби не потрібні
- Значні навантаження від будівлі — палі діаметром до 820 мм на глибину до 24 м
- Стислі строки — буріння й бетонування виконуються за один цикл
Де застосовуємо
- Багатоквартирні та громадські будівлі
- Промислові, складські й торговельні об’єкти
- Приватні будинки на складних ґрунтах

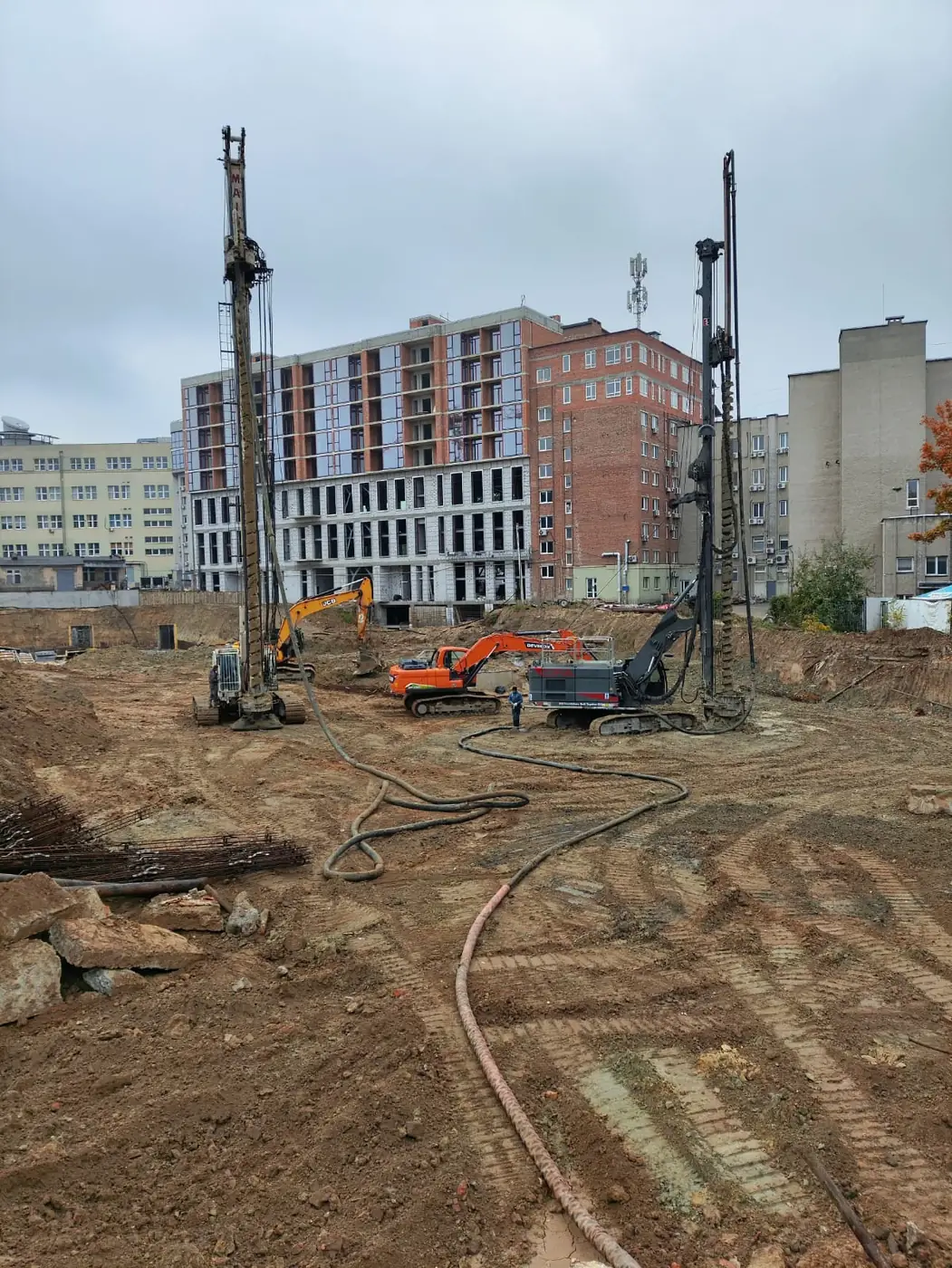

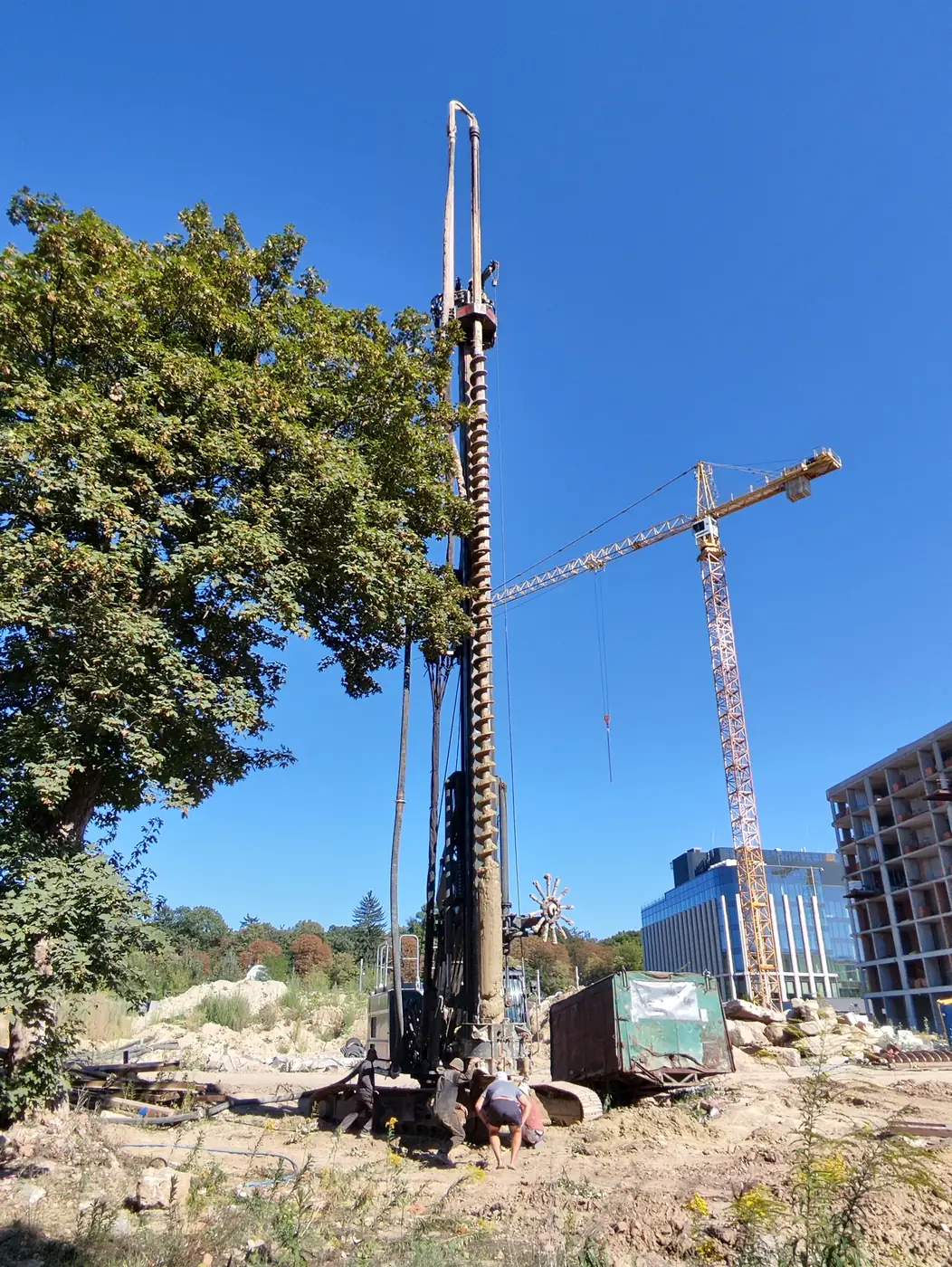

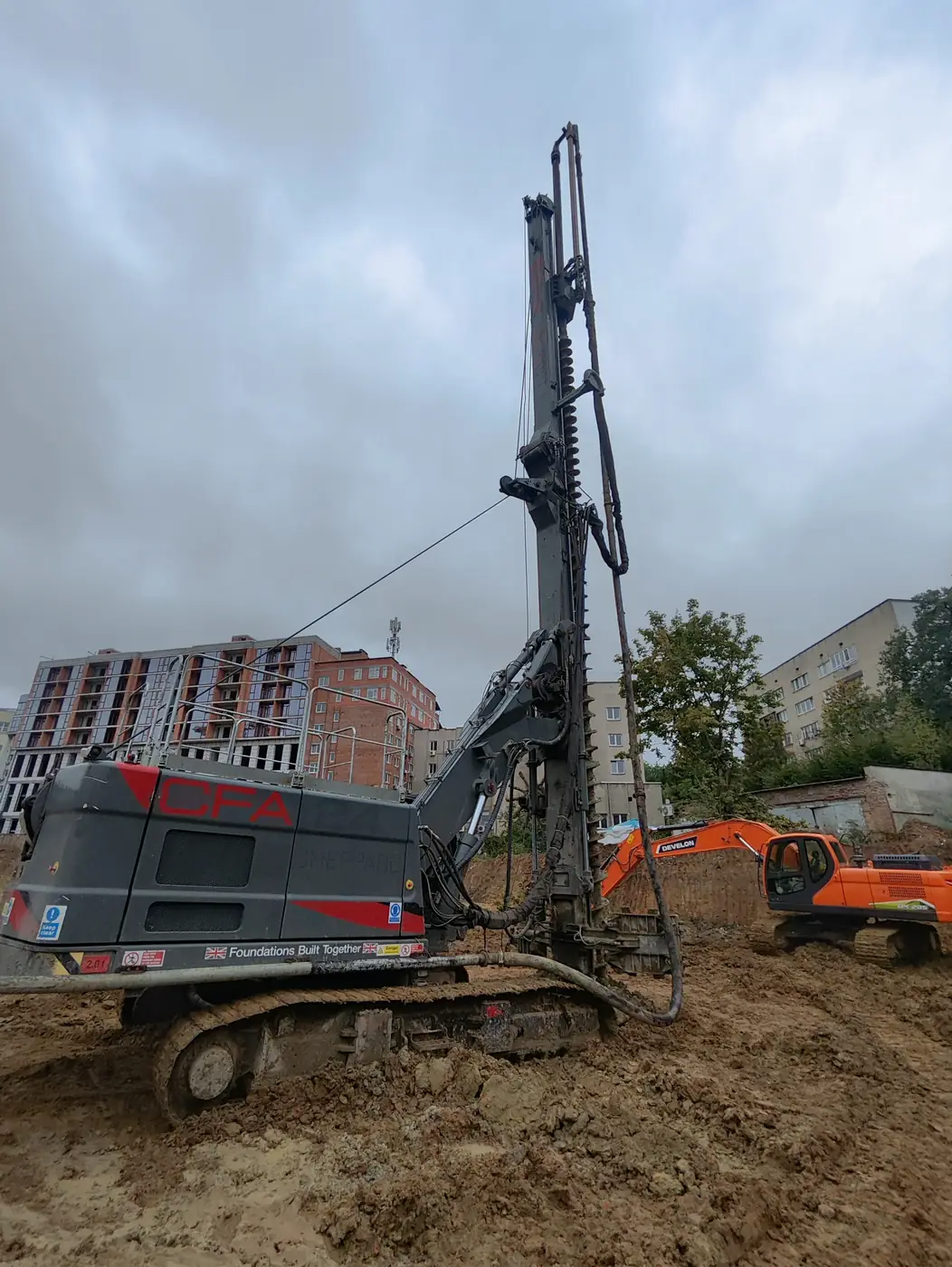

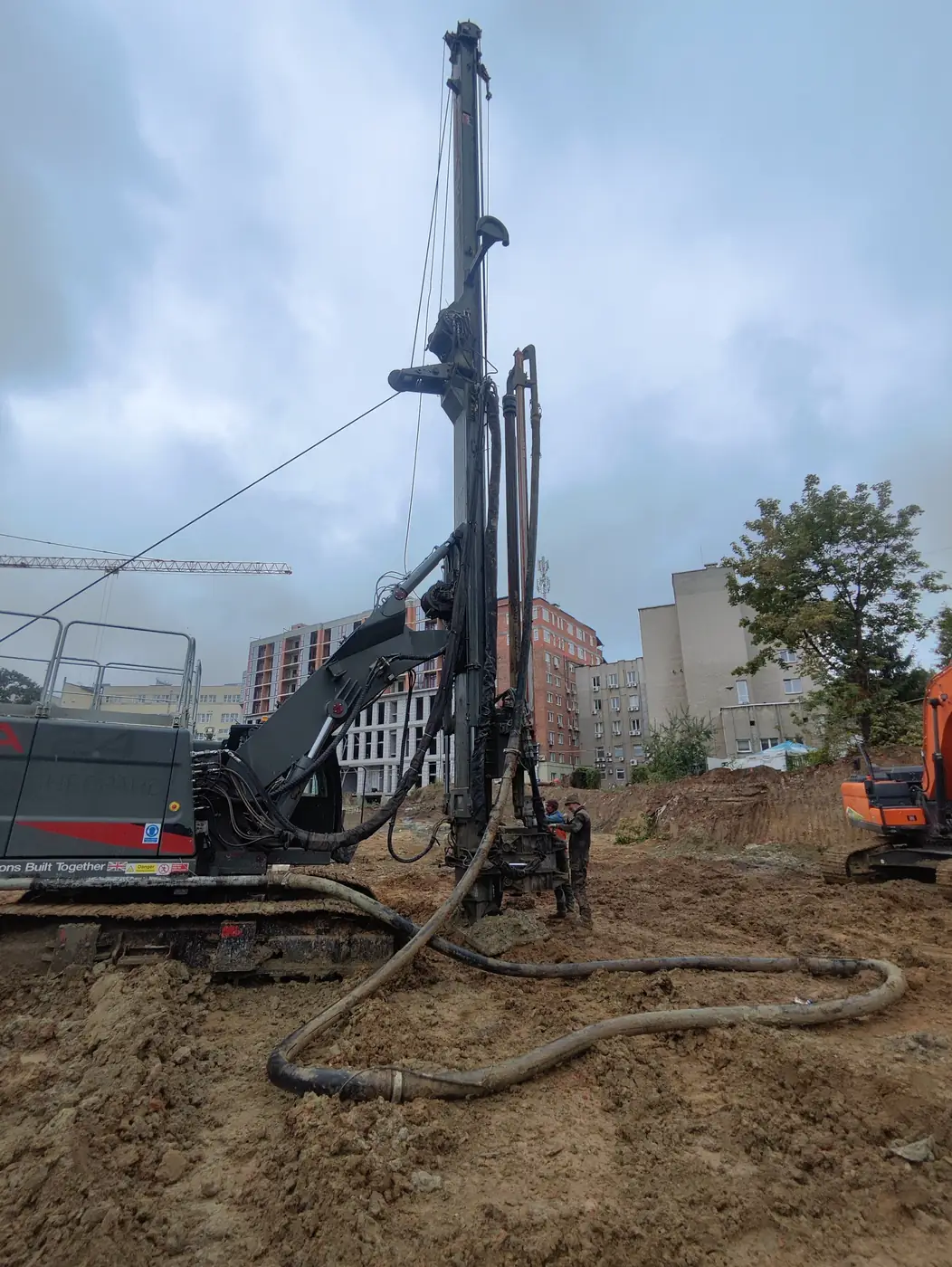

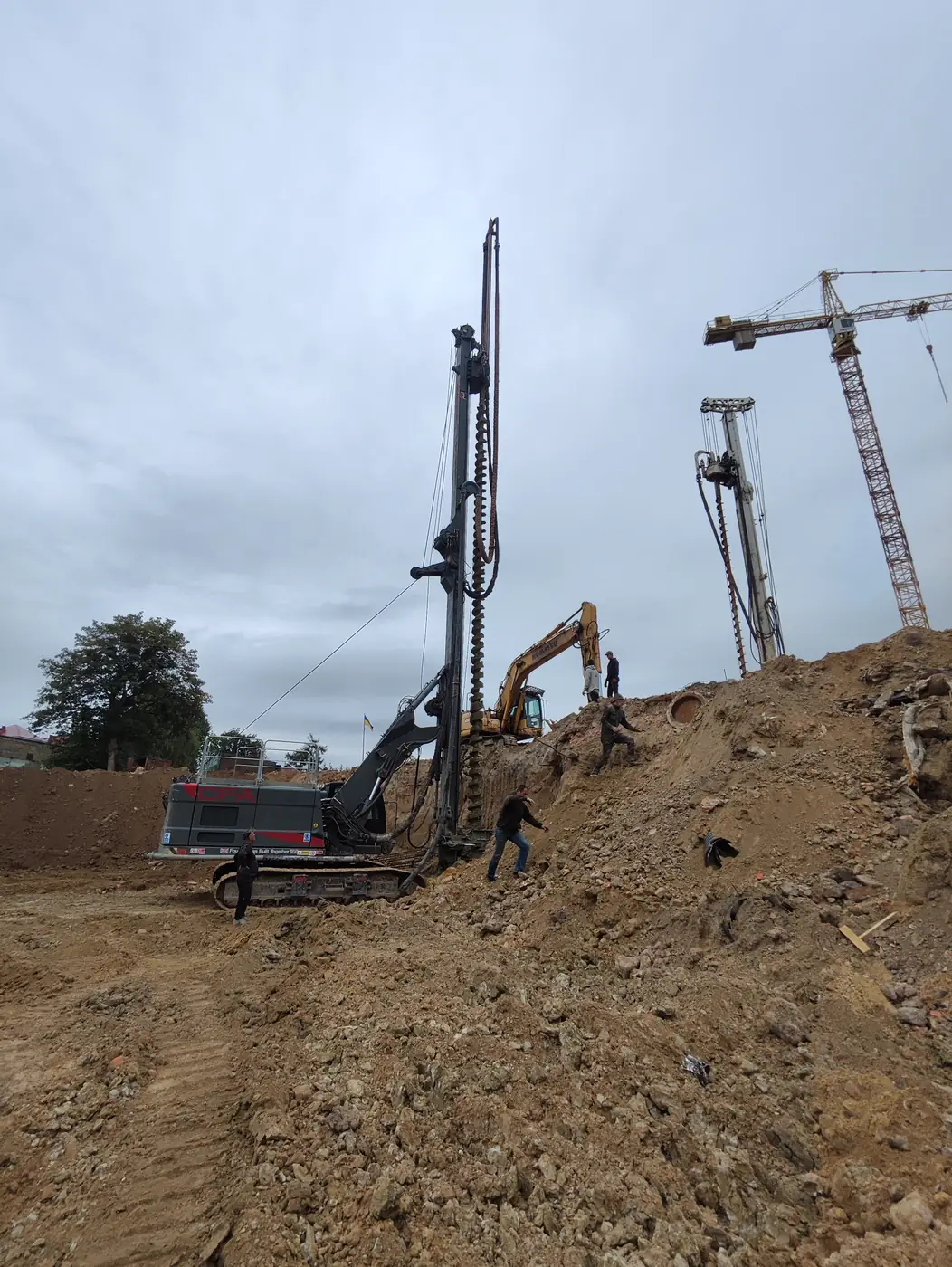

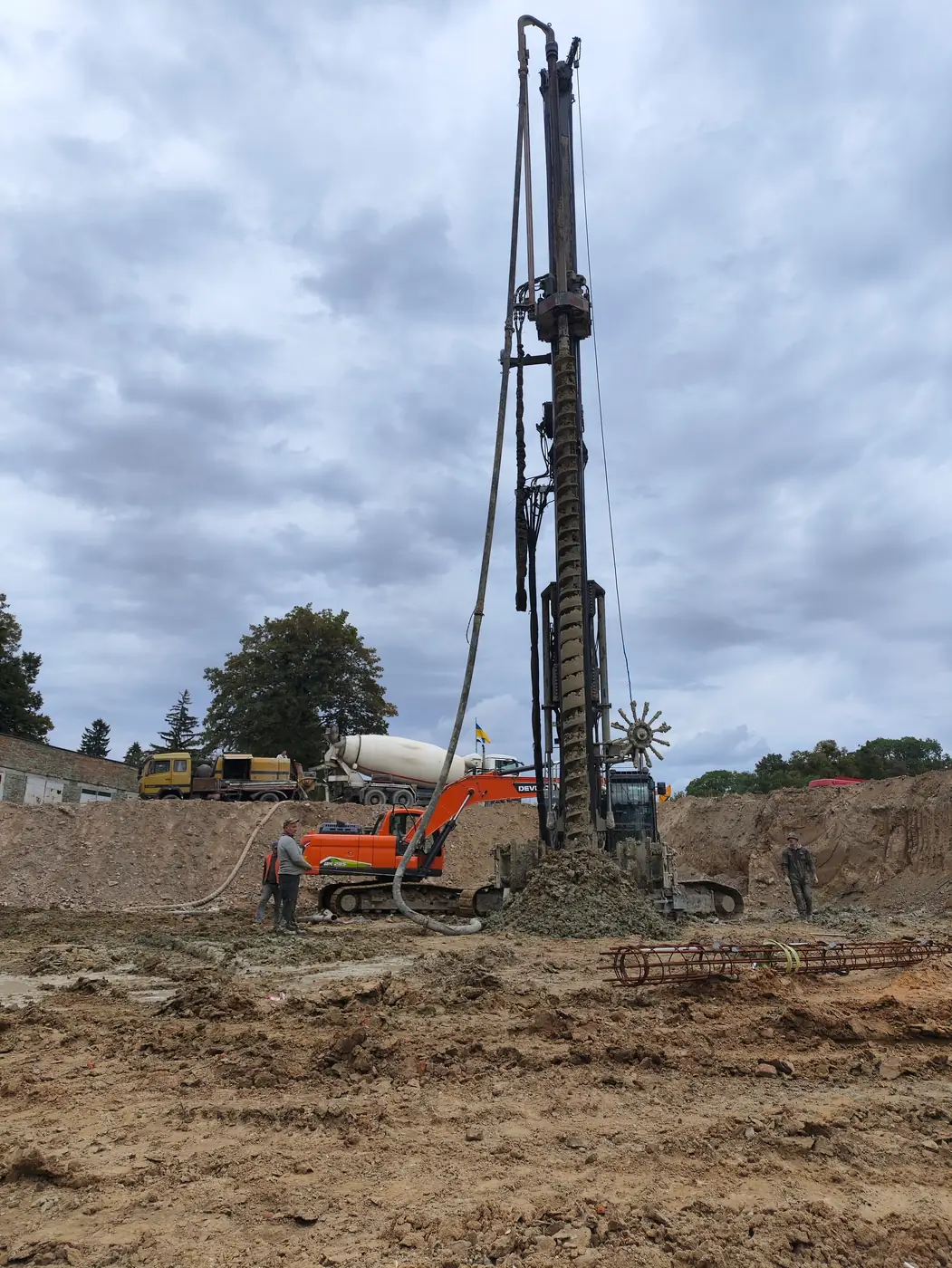

Фото з об’єктів
Наша техніка
Бурова установка
Mait CFA 24
Влаштування паль методом CFA діаметрами 420, 620 та 820 мм на глибину до 24 м.
Бетононасос
Schwing SP 750-18
Подає бетон через порожнистий шнек під час його підйому.
Екскаватор
Develon DX 205
Земляні роботи на майданчику.
Під ключ однією командою
Геологія, геодезія й палі — без субпідрядників: одна команда відповідає за результат від вишукувань до виконавчої зйомки.
Інженерна геологія
Свердловини й дослідження ґрунтів у власній акредитованій лабораторії — дані, за якими конструктор розраховує палі.
Геодезична розбивка
Виносимо осі й точки паль на майданчик за проєктом.
Влаштування паль CFA
Буріння, бетонування й армування — власною технікою.
Виконавча зйомка
Фіксуємо фактичне положення паль для виконавчої документації.
Об’єм бетону на палю
Теоретичний об’єм бетону за діаметром палі. Фактична витрата більша за теоретичну й залежить від ґрунтів — точний розрахунок робимо за проєктом.
| Діаметр палі | Об’єм бетону на 1 м | На палю довжиною 10 м |
|---|---|---|
| 420 мм | 0,14 м³ | 1,39 м³ |
| 620 мм | 0,30 м³ | 3,02 м³ |
| 820 мм | 0,53 м³ | 5,28 м³ |
Нормативна база
- Проєктування пальових фундаментів — ДБН В.2.1-10 «Основи і фундаменти будівель та споруд»: вибір типу, довжини й кроку паль за даними інженерно-геологічних вишукувань
- Улаштування паль і контроль робіт — ДСТУ-Н Б В.2.1-28:2013 «Настанова щодо проведення земляних робіт, улаштування основ та спорудження фундаментів»
- Несуча здатність паль за польовими випробуваннями — ДСТУ Б В.2.1-27:2010 «Палі. Визначення несучої здатності за результатами польових випробувань»
Часті питання
Що потрібно, щоб розрахувати вартість?
Проєкт пального поля або креслення фундаменту з кількістю, діаметром і довжиною паль. Якщо інженерно-геологічних вишукувань ще немає — виконаємо їх самі: без геології конструктор не розрахує палі.
Які діаметри й глибини паль ви виконуєте?
Діаметри 420, 620 та 820 мм, глибина — до 24 м.
Чи можна влаштовувати палі CFA поруч з існуючими будинками?
Так. Шнек вкручується в ґрунт без ударів і вібрації, тому метод підходить для щільної забудови.
Навіщо геологія перед влаштуванням паль?
Довжину, діаметр і крок паль конструктор розраховує за даними інженерно-геологічних вишукувань: які ґрунти на ділянці, на якій глибині несучий шар, де ґрунтові води. Геологію для будівництва виконуємо своїми силами.
